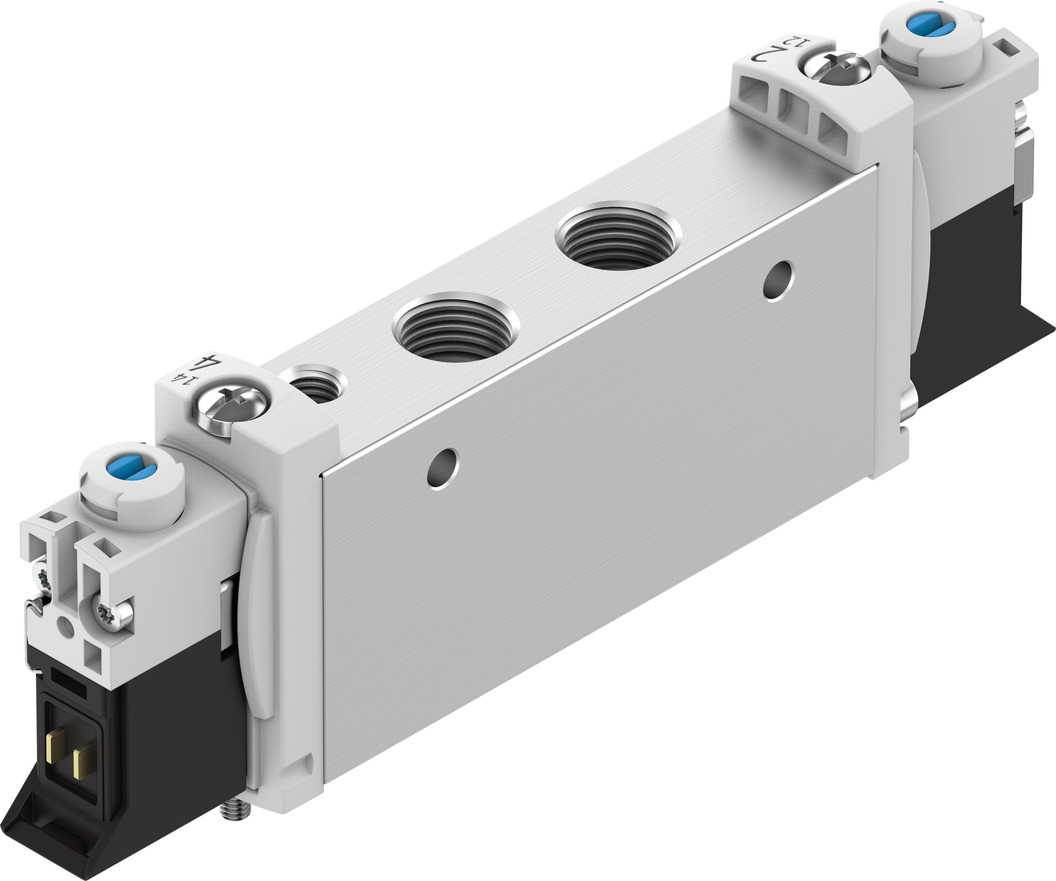

566500 Распределитель, VUVG-L14-B52-T-G18-1P3

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Золотниковый
Operating pressure MPa: 0,15 ... 0,8 MPa
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -5 ... 60 °C
Тип крепления: на мколлекторной плите со сквозным отверстием Опция
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 5/2 бистабильный
Тип управления: электрический
Стандартный номинальный расход: 700 ... 780 l/min
Условный проход: 5,6 mm
Тип уплотнения: мягкий
Тип пилотного управления: С пилотным управлением
Overlap: Positive overlap
Вес продукта: 89 g
Пневматическое подключение, канал 1: G1/8
Материал уплотнений: HNBR NBR
Ручное дублирование: защелкиваемый Толкающий Покрытый
Класс защиты: IP40 IP65 с розеткой
Температура среды: -5 ... 60 °C
Пневматическое подключение, канал 2: G1/8
Функция быстрого выхлопа: дросселирующий
Питание пилотного каскада: Внутренний
Pilot pressure MPa: 0,15 ... 0,8 MPa
Пилотное давление: 1,5 ... 8 бар
Время переключения, реверс: 8 ms
Пневматическое подключение, канал 3: G1/8
Пневматическое присоединение, канал 4: G1/8
Пневматическое присоединение, канал 5: G1/8
Характеристики катушки: 24 V DC: 1 W 24 V DC: фаза удержания 0.3 W, мощность переключения 1.0 W
Допустимые колебания напряжения: +/- 10 %
Рабочий цикл: 100 %
Авторизация: RCM Mark c UL us - Recognized (OL)
Макс. позитивный тестовый импульс с логикой 0: 700 µs
Макс. негативный тестовый импульс с логикой 1: 900 µs
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Размер клапана: 14 mm
Пригодность для работы с вакуумом: Нет
Ограничение температуры окружающей и рабочей среды: Без снижения тока удержания -5 - 50 °C
