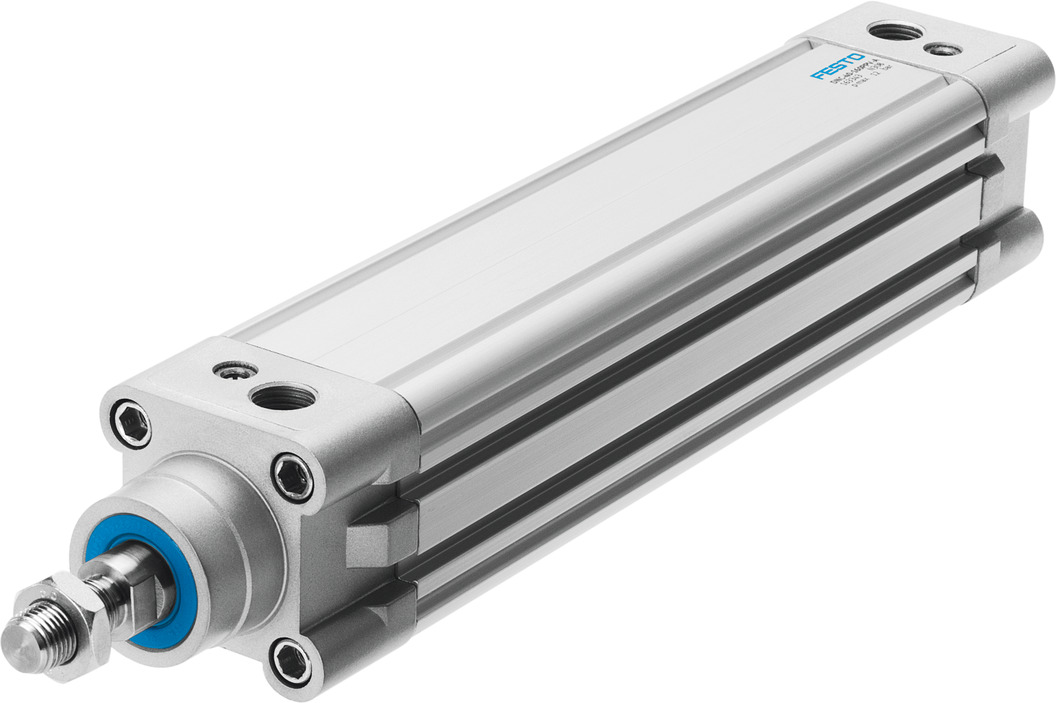

Стандартный цилиндр DNC-50-180-PPV-S2 №163366

Характеристика: Значение
Демпфирование: P: нерегулируемое демпфирование, упругие кольца с обеих сторон PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке: Любое
Тип конструкции: Поршень Шток Корпус из профиля
Определение позиции: Для герконов Без
Варианты: Блокировка в обоих крайних положениях с блокировкой в конечном положении, шток втянут с блокировкой в конечном положении, шток выдвинут улучшенные характеристики перемещения Удлиненная наружная резьба штока Внутренняя резьба на штоке Шток со специальной резьбой шток с наружным шестигранником Удлиненный шток зажимной модуль на штоке С защитой от проворота Высокая коррозионная стойкость защита от пыли Постоянное медленное перемещение Низкое трение Двусторонний шток Проходной полый шток Термостойкие уплотнения, макс. 120°C Диапазон температур -40 - 80 °C Распределитель с одной катушкой, справа, в исходном положении шток втянут Распределитель с одной катушкой, справа, в исходном положении шток выдвинут Распределитель с двумя катушками, справа, в исходном положении шток втянут Распределитель с одной катушкой, слева, в исходном положении шток втянут Распределитель с одной катушкой, слева, в исходном положении шток выдвинут
Operating pressure MPa: 0,02 ... 1,2 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии 3 - Высокая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L VDMA24364 zone III
Температура окружающей среды: -40 ... 120 °C
Энергия удара в крайних положениях: 0,2 J
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 990 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 990 ... 1.178 N
Тип крепления: с внутренней резьбой с принадлежностями
Пневматическое присоединение: G1/4
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: Алюминиевое литье под давление покрытый
Материал колбы цилиндра: Алюминиевый сплав Гладкое анодирование
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по взрывозащите (ATEX)
UKCA marking (see declaration of conformity): To UK EX instructions
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb
Врывозащита типа "Пыль": Ex h IIIC T120°C Db
Взрывобезопасная температура окружающей среды: -20°C <= Ta <= +60°C
Основан на стандарте: ISO 15552
Сертификация взрывозащиты за пределами Евросоюза: EPL Db (GB) EPL Gb (GB)
Макс. момент защиты от проворота: 1,5 Nm
Защита от скручивания/направляющая: Квадратный шток
