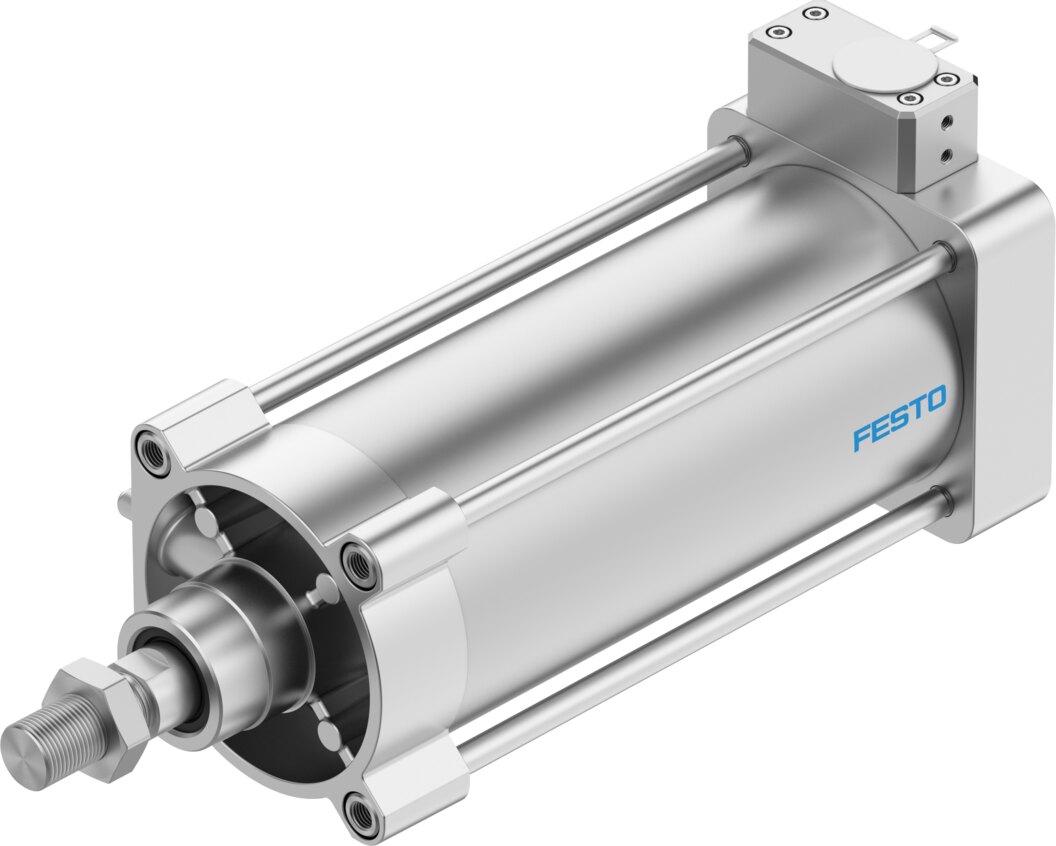

2180905 Линейный привод DFPI-125-80-ND2P-C1V-NB3P-A
Арт.
SAP_код
2180905
Тип_изделия_код
DFPI-125-80-ND2P-C1V-NB3P-A
Характеристика: Значение
Демпфирование: Без демпфирования
Положение при сборке: Любое
Тип конструкции: Поршень Шток Шпилька Корпус цилиндра
Определение позиции: Со встроенным датчиком перемещения
Operating pressure MPa: 0,3 ... 0,8 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
PWIS conformity: VDMA24364 zone III
Температура окружающей среды: -5 ... 50 °C
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 6.881 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 7.363 N
Перемещаемая масса при ходе 0 мм: 1.900 g
Дополнительный коэффициент массы на 10 мм хода: 53 g
Базовый вес на 0 мм хода: 7.950 g
Дополнительный вес на 10 мм хода: 134 g
Пневматическое присоединение: Для шлангов с наружным диаметром 8 мм Для шлангов с наружным диаметром 10 мм With specific accessories
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал штока: Легированная сталь, нержавеющая
Мтариал скребка штока: NBR
Материал колбы цилиндра: Smooth-anodised wrought aluminium alloy
Материал винтов: Сталь с покрытием Легированная сталь, нержавеющая
Класс защиты: IP65 IP67 IP69K NEMA 4
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по электромагнитной совместимости EMC в соответствии с директивой EU по взрывозащите (ATEX) в соответствии с директивой EU RoHS
UKCA marking (see declaration of conformity): To UK instructions for EMC To UK EX instructions To UK RoHS instructions
Температура среды: -5 ... 40 °C
Диапазон рабочего напряжения DC: 21,6 ... 26,4 V
Категория ATEX Газ: II 3G
Категория ATEX Пыль: II 3D
Взрывозащита типа "Газ": Ex ec IIC T4 X Gc
Врывозащита типа "Пыль": Ex tc IIIC T120°C X Dc
Взрывобезопасная температура окружающей среды: -5°C <= Ta <= +50°C
Operating pressure: 43,5 ... 116 psi
Nominal operating pressure: 0,6 MPa
Номинальное рабочее давление: 6 бар
Температура хранения: -5 ... 50 °C
Основан на стандарте: ISO 15552
Сертификация взрывозащиты за пределами Евросоюза: EPL Dc (GB) EPL Gc (GB)
Авторизация: RCM Mark
Защищен от смены полярности: для рабочего напряжения для значения уставки Начальное соединение
KC mark: KC-EMV
Аналоговый выход: 4 - 20 mA
Номинальное рабочее напряжение DC: 24 V
Материал шпильки: Легированная сталь, нержавеющая
Стойкость к вибрации по DIN/IEC 68, части 2 - 6: Испытан в соответствии с уровенем опасности 2
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82: Испытан в соответствии с уровенем опасности 2
Точность повторения в ± % шкалы: 1 %FS
Размер привода: 125.0
Метод измерения: датчик перемещения: Потенциометр
Макс. потребление тока: 220 mA
Вход уставки: 4 ... 20 mA
Относительная влажность воздуха: 5 - 100 % Сжатый
Потребление воздуха при возврате на 10 мм хода: 0,803 l
Потребление воздуха при выдвижении на 10 мм хода: 0,859 l
Точность аналогового выхода: 1 %FS
Размер мертвой зоны: 1 %FS
Гистерезис, полный диапазон измеряемой величины: 1 %FS
Точность позиционирования: 1.0% шкалы
Материал концевых крышек: Алюминиевый сплав с покрытием
Материал нижней крышки: Die-cast aluminium, coated
Материал статических уплотнений: NBR
Демпфирование: Без демпфирования
Положение при сборке: Любое
Тип конструкции: Поршень Шток Шпилька Корпус цилиндра
Определение позиции: Со встроенным датчиком перемещения
Operating pressure MPa: 0,3 ... 0,8 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
PWIS conformity: VDMA24364 zone III
Температура окружающей среды: -5 ... 50 °C
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 6.881 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 7.363 N
Перемещаемая масса при ходе 0 мм: 1.900 g
Дополнительный коэффициент массы на 10 мм хода: 53 g
Базовый вес на 0 мм хода: 7.950 g
Дополнительный вес на 10 мм хода: 134 g
Пневматическое присоединение: Для шлангов с наружным диаметром 8 мм Для шлангов с наружным диаметром 10 мм With specific accessories
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал штока: Легированная сталь, нержавеющая
Мтариал скребка штока: NBR
Материал колбы цилиндра: Smooth-anodised wrought aluminium alloy
Материал винтов: Сталь с покрытием Легированная сталь, нержавеющая
Класс защиты: IP65 IP67 IP69K NEMA 4
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по электромагнитной совместимости EMC в соответствии с директивой EU по взрывозащите (ATEX) в соответствии с директивой EU RoHS
UKCA marking (see declaration of conformity): To UK instructions for EMC To UK EX instructions To UK RoHS instructions
Температура среды: -5 ... 40 °C
Диапазон рабочего напряжения DC: 21,6 ... 26,4 V
Категория ATEX Газ: II 3G
Категория ATEX Пыль: II 3D
Взрывозащита типа "Газ": Ex ec IIC T4 X Gc
Врывозащита типа "Пыль": Ex tc IIIC T120°C X Dc
Взрывобезопасная температура окружающей среды: -5°C <= Ta <= +50°C
Operating pressure: 43,5 ... 116 psi
Nominal operating pressure: 0,6 MPa
Номинальное рабочее давление: 6 бар
Температура хранения: -5 ... 50 °C
Основан на стандарте: ISO 15552
Сертификация взрывозащиты за пределами Евросоюза: EPL Dc (GB) EPL Gc (GB)
Авторизация: RCM Mark
Защищен от смены полярности: для рабочего напряжения для значения уставки Начальное соединение
KC mark: KC-EMV
Аналоговый выход: 4 - 20 mA
Номинальное рабочее напряжение DC: 24 V
Материал шпильки: Легированная сталь, нержавеющая
Стойкость к вибрации по DIN/IEC 68, части 2 - 6: Испытан в соответствии с уровенем опасности 2
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82: Испытан в соответствии с уровенем опасности 2
Точность повторения в ± % шкалы: 1 %FS
Размер привода: 125.0
Метод измерения: датчик перемещения: Потенциометр
Макс. потребление тока: 220 mA
Вход уставки: 4 ... 20 mA
Относительная влажность воздуха: 5 - 100 % Сжатый
Потребление воздуха при возврате на 10 мм хода: 0,803 l
Потребление воздуха при выдвижении на 10 мм хода: 0,859 l
Точность аналогового выхода: 1 %FS
Размер мертвой зоны: 1 %FS
Гистерезис, полный диапазон измеряемой величины: 1 %FS
Точность позиционирования: 1.0% шкалы
Материал концевых крышек: Алюминиевый сплав с покрытием
Материал нижней крышки: Die-cast aluminium, coated
Материал статических уплотнений: NBR
SAP_код
2180905
Тип_изделия_код
DFPI-125-80-ND2P-C1V-NB3P-A
Рабочее давление
3 ... 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Диаметр поршня
125 mm
Ход
40 ... 990 mm
Электрическое подключение
5-пин Прямой штекер / клеммы с винтом With specific accessories
