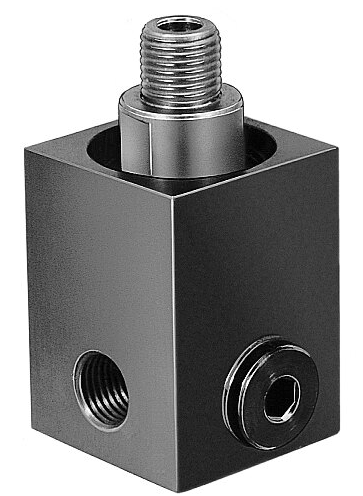

2095 Поворотный коллектор GF-3/8

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Рейка и шестерня
Operating pressure MPa: 0,2 ... 0,8 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Температура точки росы на 10°C ниже температуры окружающей/рабочей среды Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 1 - Низкая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -20 ... 80 °C
Пневматическое присоединение: G1/8
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: Die-cast aluminium, coated
Материал поршня: Алюминиевое литье под давление
Материал подшипника: POM
Вес продукта: 3.308 g
Материал уплотнений: NBR
Материал винтов: Легированная сталь, нержавеющая
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по взрывозащите (ATEX)
UKCA marking (see declaration of conformity): To UK EX instructions
Морская классификация: см. сертификат
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb X
Врывозащита типа "Пыль": Ex h IIIC T105°C Db X
Взрывобезопасная температура окружающей среды: -20°C <= Ta <= +80°C
Operating pressure: 29 ... 116 psi
Nominal operating pressure: 0,55 MPa
Номинальное рабочее давление: 5,5 бар
Nominal operating pressure (psi): 79,75 psi
Температура хранения: -20 ... 60 °C
Сертификация взрывозащиты за пределами Евросоюза: EPL Db (GB) EPL Gb (GB)
Сертификационный департамент: DNV TAP00001CE German Technical Control Board (TÜV) Rheinland 968/V 1106.01/2023
Материал соединительной плиты: Анодированный алюминий
Расположение отверстий на фланце: F0507
Материал вала: Steel, nickel-plated
Угол поворота: 90 deg
Размер привода: 80.0
Функция безопасности: The safety function consists of the actuator switching to the specified safety switching position. This switching movement is achieved by pressurising the corresponding pressure chamber with compressed air. The value of the torque generated depends on the differential pressure between the two pressure chambers separated by the piston.
Safety Integrity Level (SIL): Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования Up to SIL 3 in redundant architecture до SIL 1 режима высоких требований
Диапазон настройки конечного положения при 0°: -5 ... 5 deg
End-position adjusting range at nominal swivel angle: -5 ... 5 deg
Глубина присоединения вала: 19 mm
Фитинги соответствуют стандарту: ISO 5211
Закрывание: закрывается вправо
Подключение распределителя по стандарту: VDI/VDE 3845 (NAMUR)
Подключение позиционера и датчика положения соответствует стандарту: VDI/VDE 3845 размер AA 1
Component suitable for safety functions: Safety device
Сертифицировано для функций безопасности по ISO 13849 и IEC 61508 (SIL): Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования до SIL 1 режима высоких требований Up to SIL 3 in redundant architecture
Момент при указанном рабочем давлении и угле поворота 0°: 82,4 Nm
Момент при номинальном рабочем давлении с углом поворота 90°: 82,4 Nm
Примечание по моменту: Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Среднее Время до Опасного Сбоя (MTTFd): 1126 years
Возможность Отказов в Час [1/ч]: 1,01E-07
PFD (Probability of Failure on Demand): 1,42E-03
Air consumption at 0.6 MPa (6 бар, 87 psi) per cycle 0°-nominal swivel angle-0°: 7,4 l
Присоединение вала: T17
Материал кулачка: Легированная сталь, нержавеющая
