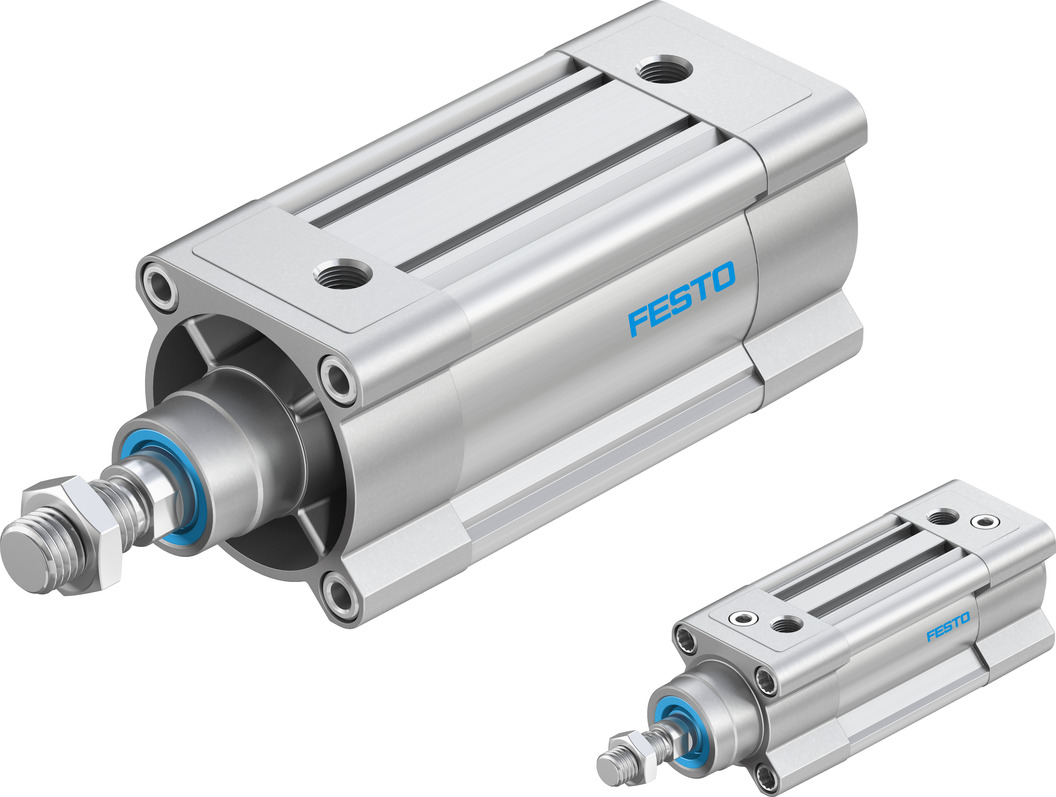

1461995 Пневмоцилиндр DSBC-40-70-PPVA-P2

Характеристика: Значение
Резьба на штоке: M8 M12x1,25
Демпфирование: P: нерегулируемое демпфирование, упругие кольца с обеих сторон PPS: самонастраивающееся пневматическое демпфирование в конце хода PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке: Любое
Соответствует стандарту: ISO 15552
Конец штока: Наружная резьба Внутренняя резьба
Тип конструкции: Поршень Шток Корпус из профиля
Определение позиции: Для герконов
Варианты: Для работы без смазки. С установленным зажимным модулем Фиксация в конечных положениях с обеих сторон иксация в конечном положении, сзади иксация в конечном положении, спереди Улучшенная химическая стойкость Гофры на передней крышки Штоковое уплотнение со скребком Удлиненная наружная резьба штока Внутренняя резьба на штоке Удлиненный шток Металлический скребок С защитой от проворота Постоянное медленное перемещение Низкое трение Двусторонний шток Термостойкие уплотнения, макс. 120°C Пазы для датчиков с 3 сторон профиля Диапазон температур 0 - 150 °C Диапазон температур -40 - 80 °C Односторонний шток Низкое трения для балансиров
Operating pressure MPa: 0,01 ... 1,2 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии 3 - Высокая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L VDMA24364 zone III
Температура окружающей среды: -40 ... 150 °C
Энергия удара в крайних положениях: 0,2 ... 0,7 J
Длина демпфирования: 0 ... 19 mm
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 633 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 633 ... 754 N
Тип крепления: с внутренней резьбой с принадлежностями Опция
Пневматическое присоединение: G1/4
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: Die-cast aluminium, coated
Материал уплотнения поршня: FPM HNBR TPE-U(PU)
Материал поршня: Алюминиевый сплав
Материал штока: high-alloy stainless steel, hard chrome plated Легированная сталь Легированная сталь, нержавеющая
Мтариал скребка штока: FPM HNBR PE TPE-U(PU)
Buffer seal material: FPM TPE-U(PU)
Cushion piston material: Алюминий POM
Материал колбы цилиндра: Smooth-anodised wrought aluminium alloy
Материал гайки: сталь, гальванизированная
Материал подшипника: Бронза Metal polymer compound POM
Материал винта фланца: сталь, гальванизированная
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по взрывозащите (ATEX)
UKCA marking (see declaration of conformity): To UK EX instructions
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb
Врывозащита типа "Пыль": Ex h IIIC T120°C Db
Взрывобезопасная температура окружающей среды: -20°C <= Ta <= +60°C
Макс. угловое отклонение штока +/-: -0,6 ... 0,6 deg
Основан на стандарте: ISO 15552
Mode of operation of clamping unit: Retracting Advancing Static Released through compressed air
Static holding force of clamping unit: 1.000 N
Axial backlash of clamping unit: 0,5 mm
Clamping unit release pressure: 0,3 MPa 3 бар
Mode of operation of end-position locking: Positive locking by stop cylinder Released through compressed air
Static holding force of end-position locking: 500 N
Axial backlash of end-position locking: 1,3 mm
Unlocking pressure (MPa): >= 0,25 MPa
Unlocking pressure: >= 2,5 бар
Locking pressure (MPa): <= 0,05 MPa
Locking pressure: <= 0,5 бар
Сертификация взрывозащиты за пределами Евросоюза: EPL Db (GB) EPL Gb (GB)
Макс. момент защиты от проворота: 1,1 Nm
Additional weight per piston rod extension of 10 mm: 16 g
Additional weight per piston rod thread extension of 10 mm: 8 g
Материал пружины: Пружинная сталь Легированная сталь, нержавеющая
Clamping unit housing material: Анодированный алюминий
Housing end-position locking material: Анодированный алюминий
Clamping jaws clamping unit material: Латунь
Clamping unit piston material: POM
Piston end-position locking material: Легированная сталь
Rod wiper seal material: Латунь PTFE с армированием TPE-E
Материал гофр: NBR PA
